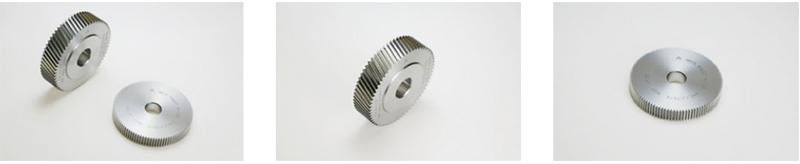

小笠原精密标准齿轮

产品特征

用于测定小型齿轮如钟表、相机、OA机械等领域的高精度检测。

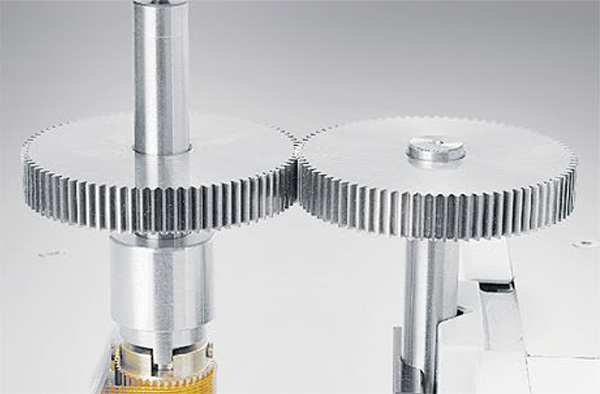

CNC双齿面啮合检测仪，即TF系列在实现CNC化的同时，又在测定精度、安全稳定性方面提升性能。

自动补正程序

标准齿偏摆的自动补正程序在进行啮合时，会产生极微小的标准齿偏芯偏摆。本机的自动补正程序可以去除偏芯成分。

NC环境

本公司自己开发的NC装置(BB-2)是可以适应将来全机种扩张的前提为考虑而设计制造的。

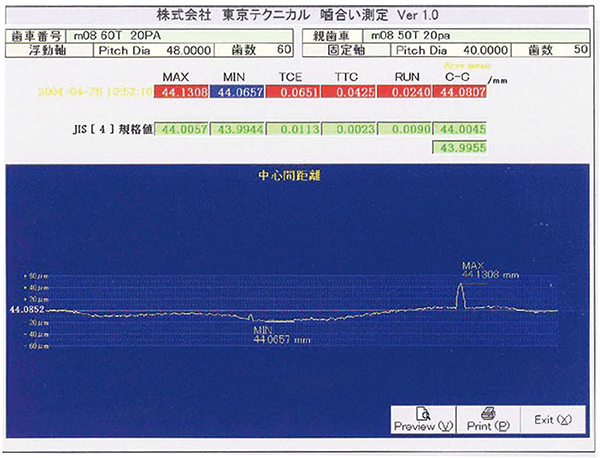

PC环境

对应Windons系统，提高操作性使测定结果更易被分析。

易于同其他媒介进行交流(LAN对应)

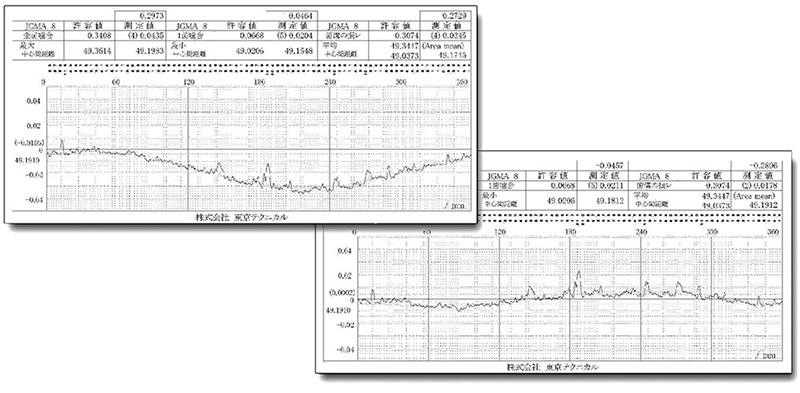

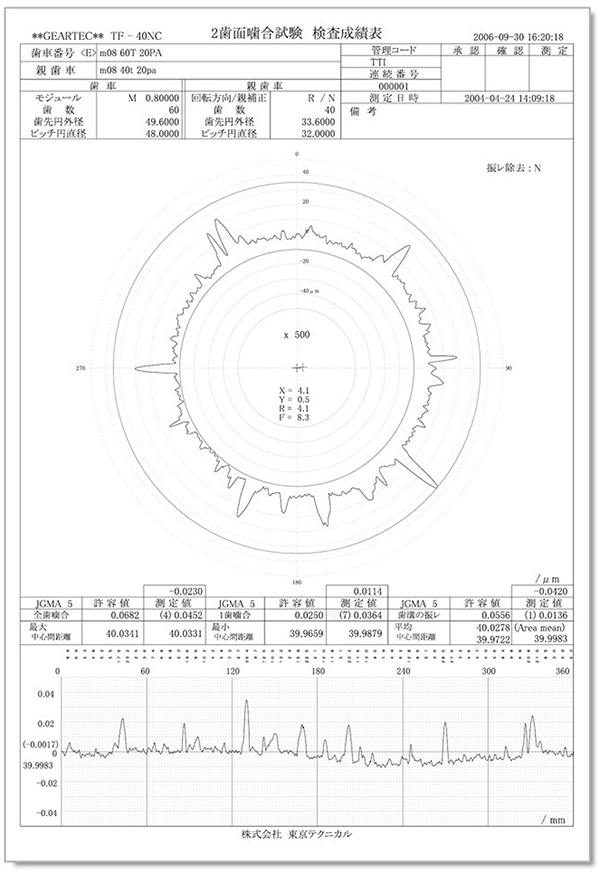

测定内容

1.自动测定程序

① 全啮合误差

② 1齿啮合误差

③ 齿沟振幅

2.自动选项

· 1齿最大(Nick)判定

· 尺寸判定(上限、下限判定)

· 最大啮合中心间距离判定

· 最小啮合中心间距离判定

· 1齿(Nick)或最大位置停止

3.标准齿自动振幅补正程序

4.自动轴心间距校正程序

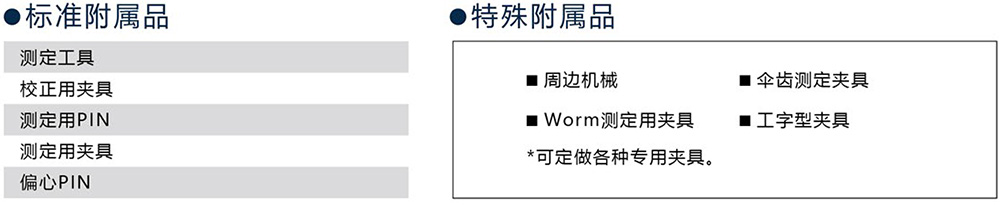

附属品

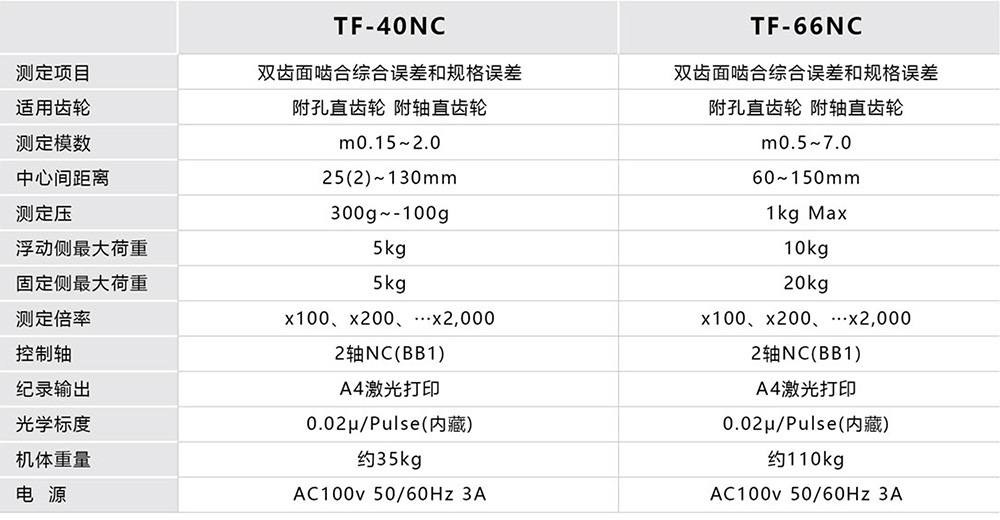

规格

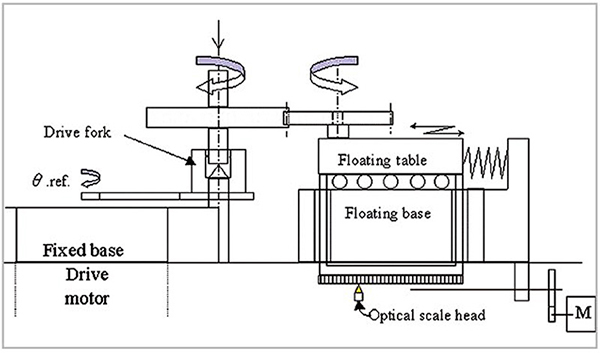

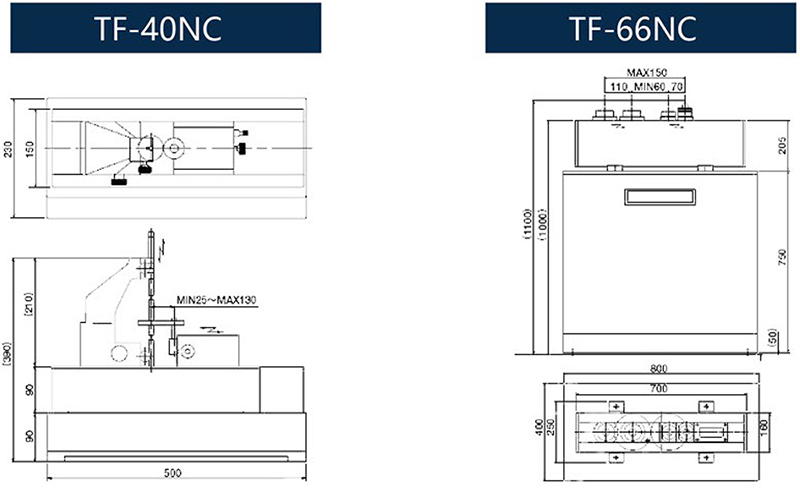

平面图
